FTTh drop kábel

Az FTTh drop kábel, mint nevében is szerepel, FTTx hálózatok megvalósításához fejlesztették ki. A kábel több olyan speciális tulajdonsággal rendelkezik amelyek megoldják a léges elosztó hálózat és az előfizetők összekötésekor felmerülő technikai és finanszírozási feladatokat.

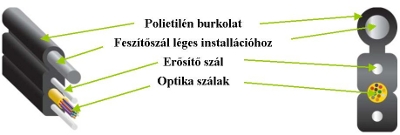

Az FTTh drop kábel sematikus rajza:

Előnyei:

• Feszítőszála alkalmassá teszi léges installációra
• 1-8 db optikai szállal is rendelhető, ezáltal elosztó kábelként is alkalmazható
• Alacsony súlya (20kg/km, vagy 25kg/km) jelentősen megkönnyíti felhasználását és csökkenti szállítási költségeit.
• A kábel burkolatának speciális kialakítása lehetővé teszi hogy a feszítőszál szerszám nélkül is könnyen leválasztható az optikai kábelről.
• A kábelben elhelyezett erősítő szálak segítik a léges feszítő szál nélküli installációt.
• Kis mérete (max.: 2x5 mm) megkönnyíti elhelyezését az épület belsejében.

Tulajdonságai:

• Az üvegszál típusa: G652D
• A szálak száma 1-8 ig választható.
• A kábel átmérője 1-2 szál esetén 2mm x 6mm. 4-,8 szál esetén 2,7mm x 6mm.
• A kábel súlya 1-2 szálnál 20kb/km. 4-8 szálnál 25kg/km
• Önhordó légkábel, kül-bel téri tulajdonságokkal
• A feszítő szál rövid bemetszés után könnyen lefejthető az optikai kábelrő.
• Az optikai kábel a feszítőn kívül további két erősítő szálat tartalmaz.
• A feszítő nélküli optikai kábel a két merevítő szál segítségével jól kezelhető előfizetői bekötőkábelként.
• Az optikai szálak könnye hozzáférhetőek szerszám nélkül is.
• A kábelre közvetlenül csatlakozó szerelhető.

Szerelése:

Az FTTh drop kábelek önhordóak. Az első felfüggesztési pontnál egy megfelelő hosszúságú szakaszon lefejtjük a függesztő szálat a kábelről. A függesztő szálat egy erre kitalált feszítő szerelvényben rögzítve, a szerelvény segítségével rögzítjük és megbeszítjük. A függesztő szál nélküli kábelszakaszt egy kötőszerelvényben kapcsoljuk rá a törzs kábelre.Az egyik végén rögzített kábelt a levegőben feszítve az előfizetőig húzzuk ki. Itt egy erre alkalmas ponton az előzőekhez hasonló módon rögzítjük. Ezen a végen a feszítő nélküli optikai kábel már az előfizetőnél megtalálható elosztóba, illetve közvetlenül csatlakozóra szerelve akár közvetlenül az előfizető aktív eszközébe kerülhet.
